Regla empírica de la pulgada: cálculo preliminar de velocidad mediante la deformación vehicular
Análisis técnico de la relación entre la profundidad del daño, la velocidad equivalente de barrera y la verdadera velocidad de un vehículo antes de una colisión.
Abogado | MSc en Criminalística y Ciencias Forenses | Especialista en Investigación de Accidentes de Tránsito | Especialista en Documentología y Caligrafía Forense | Estudiante de Ingeniería en Ciencia de Datos e Inteligencia Artificial
En la reconstrucción de accidentes de tránsito, la deformación de un vehículo constituye una fuente importante de información. Sin embargo, medir un hundimiento y convertirlo directamente en una velocidad puede producir conclusiones equivocadas cuando no se comprenden los fundamentos, alcances y limitaciones del método utilizado.
Una de las aproximaciones más conocidas es la denominada regla empírica de la pulgada. Según una de sus variantes, por cada pulgada de deformación residual observada en el vehículo se asigna aproximadamente una velocidad equivalente de 1,1 millas por hora.
Idea central: la profundidad del daño aporta información sobre la energía absorbida por la estructura, pero no representa por sí sola toda la dinámica del accidente.

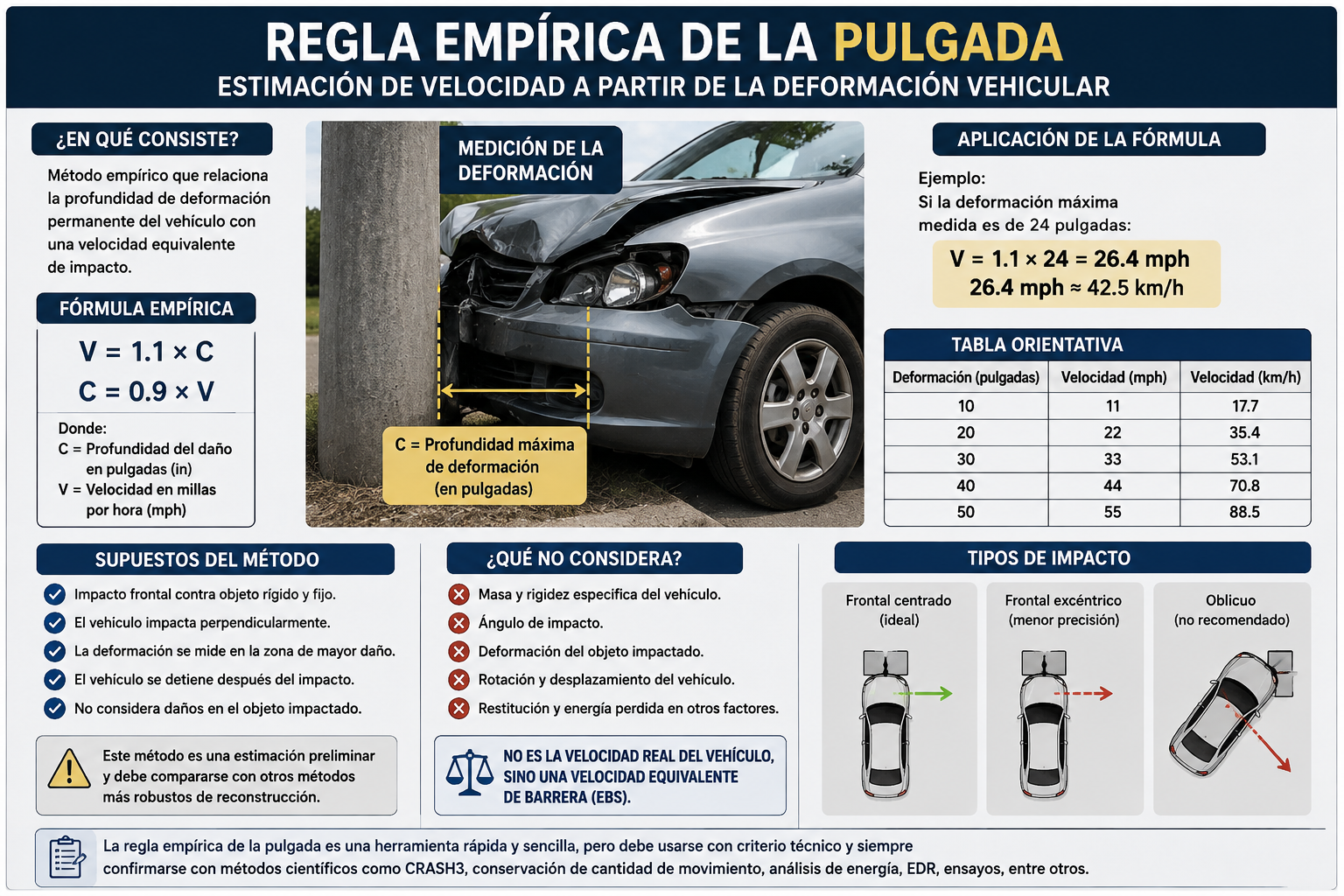

1. ¿Qué es la regla empírica de la pulgada?
La regla empírica de la pulgada es una aproximación utilizada para relacionar la profundidad máxima de deformación permanente de un vehículo con una velocidad equivalente.
Se la denomina empírica porque surge principalmente de observaciones, comparaciones de daños y ensayos de colisión, y no de una formulación física completa que incorpore todas las características particulares del vehículo y del accidente.
Su principal ventaja es la facilidad de aplicación. Su principal debilidad es que utiliza un coeficiente general para vehículos que pueden presentar masas, materiales, geometrías y rigideces estructurales diferentes.
Advertencia técnica: esta regla no debe considerarse una ley universal aplicable a cualquier vehículo, tipo de daño o configuración de impacto.
2. Ecuaciones de la regla empírica
Las relaciones matemáticas más citadas son:
Si se despeja la primera ecuación:
Conversión al sistema métrico
| Deformación residual | Velocidad equivalente | Conversión aproximada |
|---|---|---|
| 10 pulgadas | 11 mph | 17,7 km/h |
| 20 pulgadas | 22 mph | 35,4 km/h |
| 30 pulgadas | 33 mph | 53,1 km/h |
| 40 pulgadas | 44 mph | 70,8 km/h |
| 50 pulgadas | 55 mph | 88,5 km/h |
3. Fundamento físico simplificado
Antes de una colisión, un vehículo posee energía cinética:
Durante el impacto, parte de esa energía se transforma en deformación estructural. Si la estructura se representa de manera simplificada como un resorte:
Al igualar idealmente ambas expresiones:
Esta ecuación permite comprender por qué no es correcto aplicar el mismo coeficiente a todos los vehículos. La relación real entre deformación y velocidad depende de la masa, la rigidez, los materiales y la geometría de la estructura.
Vehículo más rígido
Puede presentar una deformación menor, aunque haya estado expuesto a una severidad de impacto considerable.
Vehículo menos rígido
Puede deformarse con mayor profundidad sin que ello signifique necesariamente una velocidad proporcionalmente superior.
4. Relación con Richard Emori
Richard I. Emori presentó un enfoque para estudiar las colisiones automovilísticas mediante un modelo simplificado de masa y resorte.
La masa representa al vehículo, mientras que el resorte representa la resistencia que ofrece su estructura durante el aplastamiento.
La semejanza con la regla empírica se encuentra en que ambos enfoques relacionan:
- velocidad de impacto;
- energía cinética;
- rigidez estructural;
- fuerza de deformación;
- profundidad de aplastamiento.
Sin embargo, no debe afirmarse que la fórmula de 1,1 mph por pulgada fue necesariamente deducida del trabajo de Emori. La relación es principalmente conceptual.
5. Relación con Victor Craig
Victor Craig realizó trabajos relacionados con la estimación de velocidad en impactos frontales contra postes, árboles y otros objetos estrechos.
En este tipo de colisiones, la fuerza se concentra en un área reducida y puede producir una deformación profunda y localizada.
Sus análisis consideraron factores como:
- profundidad máxima de deformación;
- masa y tamaño del vehículo;
- configuración frontal;
- posición del poste u objeto estrecho;
- comportamiento estructural del automóvil.
Es más preciso afirmar que Victor Craig contribuyó de manera relevante al estudio de impactos contra objetos estrechos, pero no necesariamente que sea el autor exclusivo de todas las variantes de la regla empírica de la pulgada.
6. ¿Qué deformación debe medirse?
La variable C no debe representar una abolladura superficial cualquiera. Debe corresponder a la profundidad de deformación residual medida desde el contorno original del vehículo.
Para establecer ese contorno pueden emplearse:
- vehículos testigo de la misma marca y modelo;
- medidas proporcionadas por el fabricante;
- comparación con el lado simétrico no afectado;
- fotogrametría;
- escaneo tridimensional;
- mediciones ortogonales;
- fotografías tomadas perpendicularmente al daño.
Deformación dinámica y residual
7. Velocidad real, EBS y Delta-V
Uno de los principales errores periciales consiste en tratar como equivalentes conceptos que describen magnitudes diferentes.
| Concepto | Definición |
|---|---|
| Velocidad de circulación | Velocidad que llevaba el vehículo antes de iniciar una maniobra evasiva, frenado o pérdida de control. |
| Velocidad de impacto | Velocidad inmediatamente anterior al contacto. |
| EBS | Velocidad equivalente contra una barrera rígida que produciría una deformación semejante. |
| Delta-V | Cambio de velocidad experimentado durante la colisión. |
No es técnicamente correcto afirmar: “El vehículo circulaba a 53 km/h porque presentó 30 pulgadas de deformación”.
Una redacción prudente sería: “La aplicación orientativa de la regla empírica produce una velocidad equivalente aproximada de 33 mph, correspondiente a 53,1 km/h”.
8. Principales limitaciones del método
Características del vehículo
- Masa total.
- Año, marca y modelo.
- Tipo de carrocería.
- Rigidez estructural.
- Materiales de fabricación.
- Reparaciones anteriores.
Características del daño
- Anchura del área deformada.
- Profundidad media.
- Altura del contacto.
- Superposición estructural.
- Dirección de la fuerza principal.
- Daño directo e inducido.
Objeto impactado
- Diámetro del poste o árbol.
- Material y rigidez.
- Flexión o fractura.
- Desplazamiento.
- Profundidad de cimentación.
- Energía absorbida.
Dinámica del accidente
- Ángulo de impacto.
- Rotación.
- Velocidad posterior.
- Frenado y derrape.
- Restitución.
- Impactos secundarios.
Esta regla no debería utilizarse aisladamente en colisiones laterales, impactos oblicuos, vuelcos, choques múltiples, postes fracturados, daños en ruedas o suspensión, o situaciones donde no pueda reconstruirse el contorno original del vehículo.
9. Diferencia con CRASH3
CRASH3 también relaciona deformación y energía, pero utiliza coeficientes de rigidez y un perfil de daño distribuido.
| Regla empírica | CRASH3 |
|---|---|
| Utiliza principalmente el hundimiento máximo. | Utiliza un perfil completo de deformación. |
| Aplica un coeficiente general. | Emplea coeficientes de rigidez. |
| No considera directamente la anchura. | Considera la extensión transversal del daño. |
| Proporciona una estimación preliminar. | Permite un análisis energético más estructurado. |
10. Ejemplo práctico
Supongamos una profundidad máxima de deformación residual de:
Aplicando la ecuación:
Conversión a kilómetros por hora:
Redacción pericial sugerida: La aplicación exclusivamente orientativa de la regla empírica de 1,1 millas por hora por cada pulgada de deformación residual máxima produce una velocidad equivalente aproximada de 33 mph, correspondiente a 53,1 km/h. Este resultado no constituye, por sí solo, la determinación de la velocidad real de circulación o impacto del vehículo.
11. Calculadora orientativa
Esta herramienta aplica exclusivamente la relación matemática V = 1,1C.
Estimación mediante deformación vehicular
Aviso: esta calculadora no considera masa, rigidez, anchura del daño, rotación, restitución, energía absorbida por otros objetos ni desplazamientos posteriores.
12. Preguntas frecuentes
¿Cada pulgada de deformación equivale siempre a 1,1 mph?
No. Se trata de una aproximación empírica. La respuesta real depende de la masa, rigidez, geometría, materiales y configuración del impacto.
¿La fórmula determina la velocidad real de circulación?
No necesariamente. El resultado representa principalmente una velocidad equivalente asociada con la energía absorbida por la deformación.
¿Puede utilizarse en un informe pericial?
Puede emplearse como herramienta preliminar o comparativa, siempre que se expliquen sus supuestos y limitaciones y se contraste con métodos más robustos.
¿Es aplicable a impactos contra postes o árboles?
Puede utilizarse como referencia preliminar, pero debe determinarse si el poste se fracturó, flexionó, desplazó o absorbió parte de la energía.
13. Conclusión técnica y pericial
La regla empírica de la pulgada constituye un procedimiento sencillo para relacionar la profundidad máxima de deformación residual con una velocidad equivalente aproximada:
Su lógica guarda semejanza conceptual con los modelos de deformación estructural y con el enfoque masa-resorte. Sin embargo, la profundidad del daño no explica por sí sola toda la energía involucrada en una colisión.
El método no incorpora directamente la masa, rigidez específica, anchura del daño, rotación, restitución, movimiento posterior ni energía absorbida por otros elementos.
Conclusión: la regla empírica de la pulgada debe emplearse como una herramienta preliminar de estimación y comparación, no como un método autónomo para establecer de manera exacta la velocidad real de un vehículo.
Una reconstrucción técnicamente defendible exige integrar evidencia física, mediciones verificables, principios de dinámica, análisis energético, ensayos comparables y métodos independientes de contraste.
Fuentes técnicas de referencia
- Emori, R. I. Analytical Approach to Automobile Collisions. SAE Technical Paper 680016, 1968.
- Craig, V. Analysis of Pole Barrier Test Data and Impact Equations, 1993.
- Nystrom, G. A. y Kost, G. Application of the NHTSA Crash Database to Pole Impact Predictions, 1992.
- Documentación técnica relacionada con CRASH3 y parámetros de rigidez vehicular.
